SMS滾珠系列

所屬分類：SMS滾珠系列
瀏覽次數：508次
發布日期：2023/5/30 16:57:53
產品應用：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置、產業自動化機器、半導體機械、雷射雕刻機、包裝機器、CNC加工機、重切屑加工機、CNC磨床、射出成型機、放電加工機、線切割機、大型龍門機床。

特點
規格
參數

SMS系列滾珠線性滑軌

SMS系列線性滑軌，為四列式單圓弧牙型接觸線性滑軌，同時整合優化結構設計之超重負荷精密線性滑軌，相較於其他之線性滑軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，SMS四列式超重負荷線性滑軌，即為基於此理念開發之產品。

SMS系列線性滑軌特點

自動調心能力
來自圓弧溝槽的DF(45°-45°）組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。
具有互換性
由於對生產製造精度嚴格管控，線性滑軌尺寸能維持在一定的水平內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購滑軌或滑塊，亦可分開儲存滑軌及滑塊，以減少儲存空間。
所有方向皆具有高剛性
運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。

產品規格說明

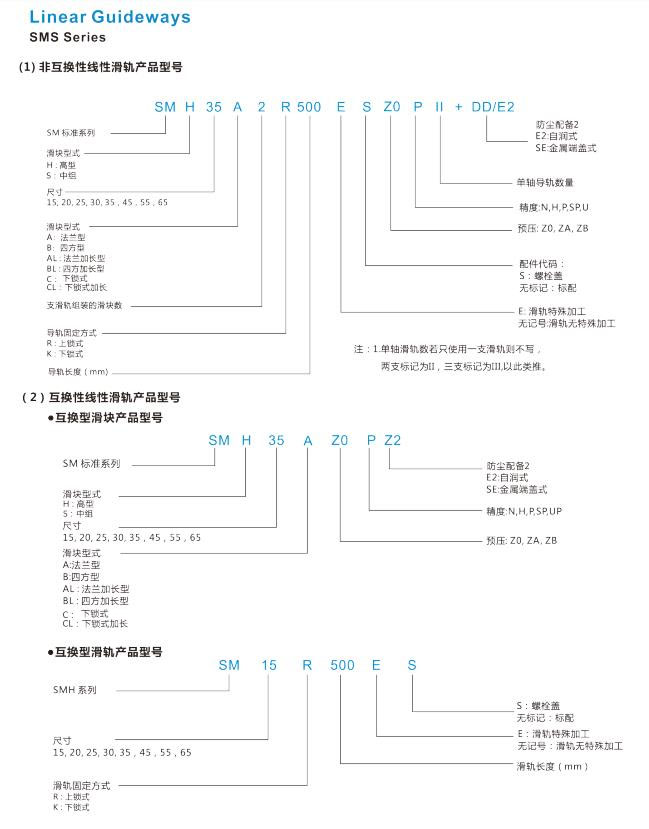

SMS系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於SMS在製造上有良好的尺寸控製及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

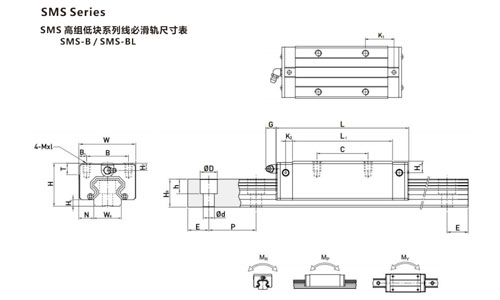

型號	組件尺寸 (mm)			滑塊尺寸													滑軌尺寸							滑軌的固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩			重量
																											MR kN-m	MP kN-m	MY kN-m	滑塊 kg	滑軌 kg/m
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	Mxl	T	H2	H3	WR	HR	D	h	d	p	E	(mm)	C(kN)	Co(kN)
SMS 15R	24	4.3	9.5	34	26	4	26	39.4	61 4	10	4.85	5.3	M4x4	6	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.10	0.10	0.14	1.45
SMS 25B	36	5.5	12.5	48	35	6.5	35	58	84	15.7	6	12	M6x6	8	5	5	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.42	3.21
SMS 25BL							50	78.6	104.6	18.5															32.75	49.44	0.56	0.57	0.57	0.57
SMS 30B	42	6	16	60	40	10	40	70	97.4	20.25	6	12	M8x10	8.5	6.5	10.8	28	26	14	12	9	80	20	M8×25	38.74	52.19	0.66	0.53	0.53	0.78	4.47
SMS 30BL							60	93	120.4	21.75															47.27	69.16	0.88	0.92	0.92	1.03
SMS 35B	48	7.5	18	70	50	10	50	80	112.4	20.6	7	12	M8x12	10.2	9	12.6	34	29	14	12	9	80	20	M8x25	49,52	69.16	1.16	0.81	0.81	1.14	6.30
SMS 35BL							72	105.8	138.2	22.5															60.21	91.63	1.54	1.40	1.40	1.52
SMS 45B	60	9.5	20.5	86	60	13	60	97	139.4	23	10	12.9	M10x17	16	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.08	10.41
SMS 45BL							80	128.8	171.2	28.9															94.54	136.46	2.63	2.68	2.68	2.75
SMS 55B	70	13	23.5	100	75	12.5	75	117.7	166.7	27.35	11	12.9	M12x18	17.5	12	19	53	44	23	20	16	120	30	M14×45	114.44	148.33	3.69	2.64	2.64	3.23	15.08
SMS 55BL							95	155.8	204.8	36.4															139.35	196.20	4.88	4.57	4.57	4.27
