SME滾珠系列

所屬分類：SME滾珠系列
瀏覽次數：534次
發布日期：2023/5/30 16:57:33
產品應用：精密量測儀器、半導體機械、產業自動化機器、雷射雕刻機，可廣泛應用於具有高速、寧靜、低發塵需求的高科技產業、自動化裝置、運輸設備、精密量測儀器、半導體設備、塑料瓶拉吹設備、單軸機器人機械手臂、可單軸承受力舉的設備、打印機、機器手臂、電子儀器設備、半導體設備。

特點
規格
參數

SME 系列線性滑軌特點
SME系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求；加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。
滑塊上設有鋼珠保持器以防止鋼珠脫落，此設計不僅方便客戶安裝線性滑軌，當取下滑塊時亦不會有鋼珠脫落的情形發生，且在精度允許下具備互換性。

產品規格說明

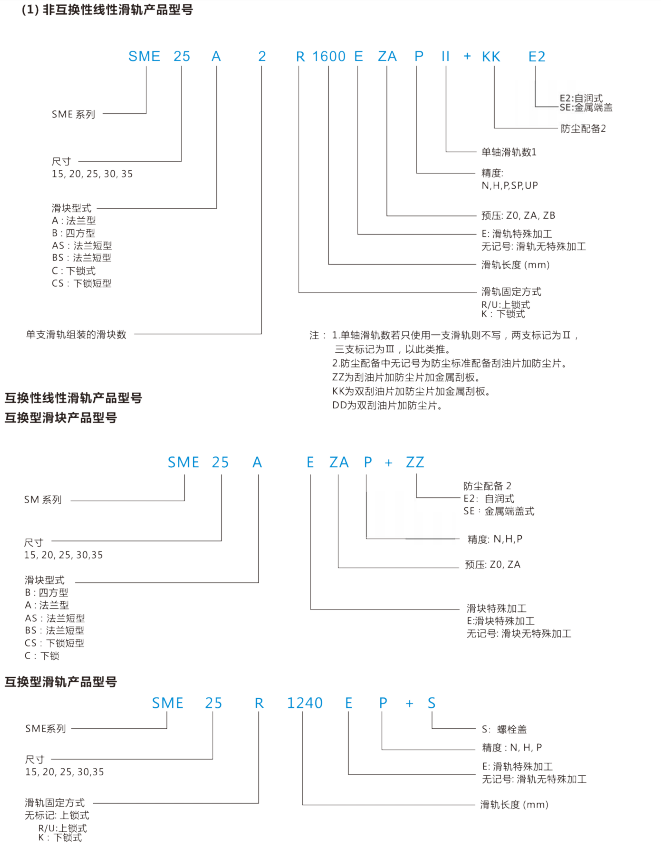

SME系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于SMS互換性型之組合精度目前已達到一定的水平，對不需配對安裝線性滑軌的客戶而言，是一項便利的選擇。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

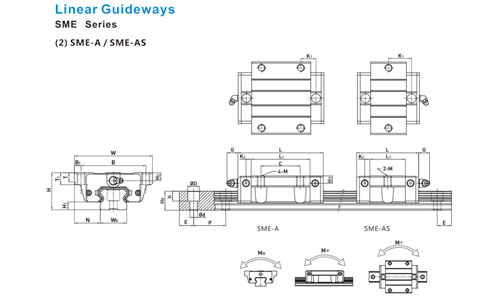

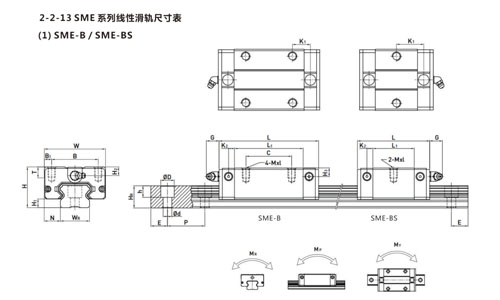

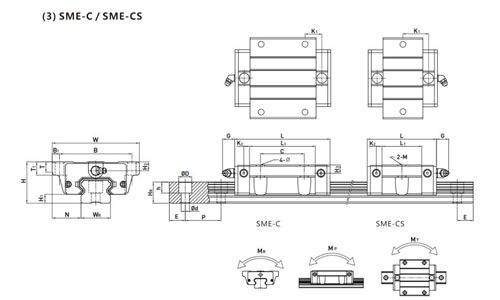

型號	組件尺寸 (mm)			滑塊尺寸													滑軌尺寸							滑軌的固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩			重量
																											MR kN-m	MP kN-m	MY kN-m	滑塊 kg	滑軌 kg/m
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	Mxl	T	H2	H3	WR	HR	D	h	d	P	E	(mm)	C(kN)	Co(kN)
SME15BS	24	4.5	9.5	34	26	4	－	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	7.5	5.3	4.5	60	20	M4x16	5.35	9.40	0.08	0.04	0.04	0.09	1.25
SME15B							26	39.8	56.8	10.15															7.83	16.19	0.13	0.10	0.10	0.15
SME20BS	28	6	11	42	32	5	－	29	50	18.75	4.15	12	M5×7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5x16	7.23	12.74	0.13	0.06	0.06	0.15	2.08
SME20B							32	48.1	69.1	12.3															10.31	21.13	0.22	0.16	0.16	0.24
SME25BS	33	7	12.5	48	35	6.5	－	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23	0.12	0.12	0.25	2.67
SME25B							35	59	82.6	16.15															16 27	32.4	0.38	0.32	0.32	0.47
SME30BS	42	10	16	60	40	10	－	41.5	69.5	26.75	6	12	M8x12	9	8	9	28	23	14	12	9	80	20	M8x25	16.42	28.10	0.40	0.21	0.21	0.45	4.35
SME30B							40	70.1	98.1	21.05															23.70	47.46	0.68	0.55	0.55	0.76
SME35BS	48	11	18	70	50	10	－	45	75	28.5	7	12	M8x12	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	22.66	37.38	0.56	0.31	0.31	0.74	6.14
SME35B							50	78	108	20															33.35	64.84	0.98	0.69	0.69	1.10

型號	組件尺寸 (mm)			滑塊尺寸														滑軌尺寸							滑軌的固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩			重量
																												MR kN-m	MP kN-m	MY kN-m	滑塊 kg	滑軌 kg/m
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	T1	H2	H3	WR	HR	D	h	d	p	E	(mm)	C(kN)	C0(kN)
SME 15AS	24	4.5	18.5	52	41	5.5	－	23.1	40.1	14.8	3.5	5.7	M5	5	7	5.5	6	15	12.5	7.5	5.3	4.5	60	20	M4x16	5.35	9.40	0.08	0.04	0.04	0.09	1.25
SME 15A							26	39.8	56.8	10.15																7.83	16.19	0.13	0.10	0.10	0.15
SME 20AS	28	6	19.5	59	40	5	－	29	50	18.75	4.15	12	M6	7	9	6	6	20	15.5	9.5	8.5	6	60	20	M5x16	7.23	12.74	0.13	0.06	0.06	0.15	2.08
SME 20A							32	48.1	69.1	12.3																10.31	21.13	0.22	0.16	0.16	0.24
SME 25AS	33	7	25	73	60	6.5	－	35.5	59.1	21.9	4.55	12	MS	7.5	10	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	023	0.12	0.12	0.25	2.67
SME 25A							35	59	82.6	16.15																16.27	32.40	0.38	0.32	0.32	0.47
SME 30AS	42	31	33	90	72	9	－	41.5	69.5	26.75	6	12	M10	7	10	8	9	28	23	14	12	9	80	20	M8x25	16.42	28.10	0.40	0.21	0.21	0.45	4.35
SME 30A							40	70.1	98.1	21.05																23.70	47.46	0.68	0.55	0.55	0.76
SME 35AS	48	33	37.5	100	82	9	－	45	75	28.5	7	12	M10	10	13	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	22.66	37.38	0.56	0.31	0.31	0.74	6.14
SME 35A							50	78	108	20																33.35	64.84	0.98	0.69	0.69	1.10

型號	組件尺寸 (mm)			滑塊尺寸														滑軌尺寸							滑軌的固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩			重量
																												MR kN-m	MP kN-m	MY kN-m	滑塊 kg	滑軌 kg/m
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	?	T	T1	H2	H3	WR	HR	D	h	d	P	E	(mm)	C(kN)	Co(kN)
SME 15CS	24	4.5	18.5	52	41	5.5	－	23.1	40.1	14.8	3.5	5.7	?4.5	5	7	5.5	6	15	12.5	7.5	5.3	4.5	60	20	M4x16	5.35	9.40	0.08	0.04	0.04	0.09	1.25
SME 15C							26	39.8	56.8	10.15																7.83	16.19	0.13	0.10	0.10	0.15
SME 20CS	28	6	19.5	59	49	5	－	29	50	18.75	4.15	12	?5.5	7	9	6	6	20	15.5	9.5	8.5	6	60	20	M5x16	7.23	12.74	0.13	006	0.06	0.15	2.08
SME 20CS							32	48.1	69.1	12.3																10.31	21.13	0.22	016	0.16	0.24
SME 25CS	33	7	25	73	60	6.5	－	35.5	59.1	21.9	4.55	12	?7	7.5	10	8	8	23	18	14	12	9	60	20	M6x20	11.40	19.50	0.23	0.12	0.12	0.25	2.67
SME 25C							35	59	82.6	16.15																16.27	32.40	0.38	0.32	0.32	0.47
SME 30CS	42	31	33	90	72	9	－	41.5	69.5	26.75	6	12	?9	7	10	8	9	28	23	14	12	9	80	20	M8x25	16.42	28.10	0.40	0.21	0.21	0.45	4.35
SME 30C							40	70.1	98.1	21.05																23.70	47.46	0.68	0.55	0.55	0.76
SME35CS	48	33	37.5	100	82	9	－	45	75	28.5	7	12	?9	10	13	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	22.66	37.38	0.56	0.31	0.31	0.74	6.14
SME35C							50	78	108	20																33.35	64.84	0.98	0.69	0.69	1.10

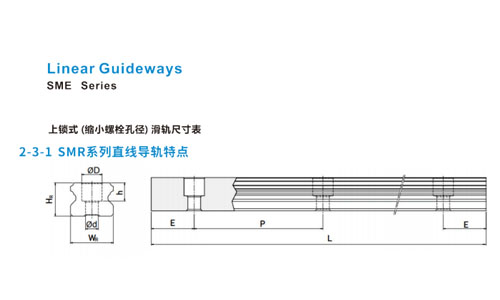

型號	滑軌固定滑軌尺寸	螺栓尺寸							重量
型號	滑軌固定滑軌尺寸	WR	HR	D	h	d	P	E	(kg/m)
SME 15U	M3x16	15	12.5	6	4.5	3.5	60	20	1.23
SME 30U	M6×25	28	23	11	9	7	80	20	4.23

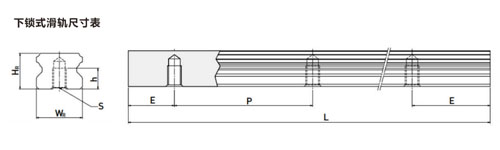

型號	螺栓尺寸						重量
型號	WR	HR	D	h	P	E	(kg/m)
SME15K	15	12.5	M5×0.8P	7	60	20	1.26
SME20K	20	15.5	M6×1P	9	60	20	2.15
SME25K	23	18	M6x1P	10	60	20	2.79
SME30K	28	23	M8×1.25P	14	80	20	4.42
SME35K	34	27.5	M8×1.25P	17	80	20	6.34
