SMH滾珠系列

  • 所屬分類：SMH滾珠系列
  • 瀏覽次數：782次
  • 發布日期：2023/5/30 16:57:11
  • 產品應用：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置、產業自動化機器、半導體機械、雷射雕刻機、包裝機器、CNC加工機、重切屑加工機、CNC磨床、射出成型機、放電加工機、線切割機、大型龍門機床。
  • 特點
  • 規格
  • 參數

SMH系列滾珠線性滑軌

SMH系列線性滑軌，為四列式單圓弧牙型接觸線性滑軌，同時整合優化結構設計之超重負荷精密線性滑軌，相較於其他之線性滑軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，SMS四列式超重負荷線性滑軌，即為基於此理念開發之產品。

SMH系列線性滑軌特點

自動調心能力
來自圓弧溝槽的DF(45°-45°）組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。
具有互換性
由於對生產製造精度嚴格管控，線性滑軌尺寸能維持在一定的水平內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購滑軌或滑塊，亦可分開儲存滑軌及滑塊，以減少儲存空間。
所有方向皆具有高剛性
運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。



產品規格說明

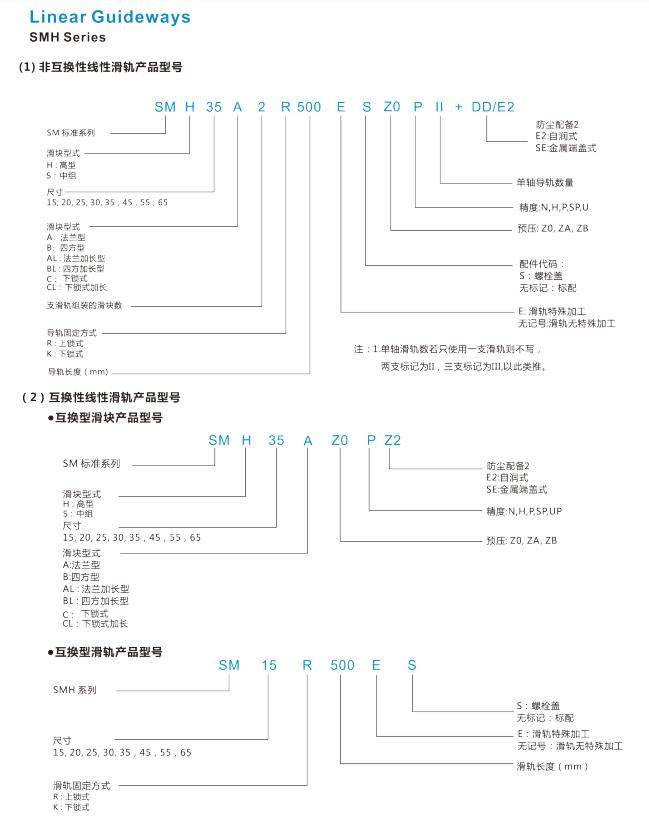

SMH系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於SMS在製造上有良好的尺寸控製及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

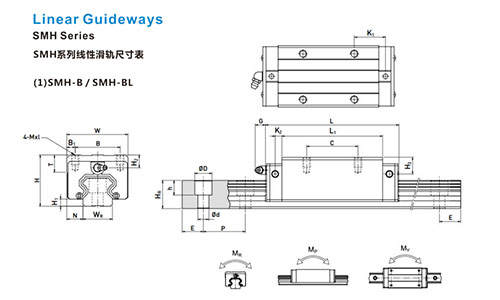

型號 組件尺寸 滑塊尺寸 滑軌尺寸 滑軌的 基本 基本 容許靜力矩 重量
固定螺 動額 靜額
栓尺寸 定負荷 定負荷 MR MP MY 滑塊 滑軌
H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E (mm) Co(kN) Co(kN) kN-m kN-m kN-m kg kg/m
SMH 15B 28 4.3 9.5 34 26 4 26 394 61.4 10 4.85 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4x16 11.38 16.97 0.12 0.1 0.1 0.18 1.45
SMH 20B 30 4.6 12 44 32 6 36 505 74.5 12.25 6 12 M5x6 8 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 17.75 27.76 0.27 0.2 0.2 0.3 2.21
SMH 20BL 50 65.2 92.2 12.6 21.18 35.9 0.35 0.35 0.35 0.39
SMH 25B 40 5.5 12.5 48 35 65 35 58 84 16.8 15.7 12 M6x8 8 10 g 23 22 11 9 7 60 20 M6x20 26.48 36.49 0.42 0.33 0.33 0.51 3.21
SMH 25BL 50 786 104.6 19.6 185 32.75 49.44 0 56 0.57 0.57 0 69
SMH 30B 45 6 16 60 40 10 40 70 97.4 20.25 6 12 M8x10 8.5 9.5 13.8 28 26 14 12 9 80 20 M8x25 38.74 52.19 0.66 0.53 0.53 0.88 4.47
SMH 30BL 60 93 120.4 21.75 47.27 69.16 0.88 0.92 0.92 1.16
SMH 35B 55 7.5 18 70 50 10 50 80 112.4 20.6 7 12 M8x12 102 16 19.6 34 29 14 12 9 80 20 M8x25 49.52 69.16 1.16 0.81 0.81 1.45 6.3
SMH 35BL 72 105.8 138.2 22.5 60.21 91.63 1.54 1.4 1.4 1.92
SMH 45B 70 95 20.5 86 60 13 60 97 139.4 23 10 12.9 M10x17 16 18.5 30.5 45 38 20 17 14 105 22.5 M12x35 77.57 102.71 1.98 1.55 1.55 2.73 10.41
SMH 45BL 80 1285 171.2 28.9 94.54 136.46 2.63 2.68 2.68 3.61
SMH 55B 80 13 23.5 100 75 12.5 75 117 166.7 27.35 11 12.9 M12x18 17.5 22 29 53 44 23 20 16 120 30 M14x45 114.44 148.33 3.69 2.64 2.64 4.17 15.08
SMH 55BL 95 155.8 204.8 36.4 139.35 196.2 4.88 4.57 4.57 5.49
SMH 65B 90 15 31.5 126 76 25 70 1447 200.2 43.1 14 12.9 MI6x20 25 15 15 63 53 26 22 18 150 35 M16x50 163.63 215.33 6.65 4.27 4.27 7 21.18
SMH 65BL 120 203.6 259.6 47.8 208.36 303.13 9.38 7.38 7.38 9.82

<

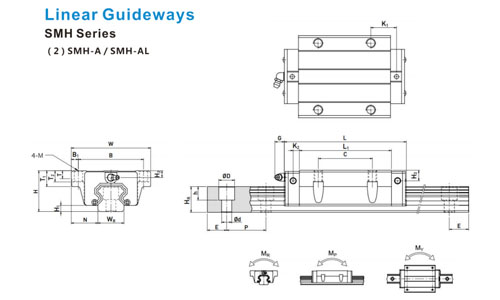

型號 組件尺寸
(mm) 		滑塊尺寸 滑軌尺寸 滑軌的
固定螺
栓尺寸 		基本
動額
定負荷 		基本
靜額
定負荷 		容許靜力矩 重量
MR MP MY 滑塊 滑軌
H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3 Wa HR D h d P E (mm) C(kN) Co(kN) kN-m kN-m kN.m kg kg/m
SMH 15A 24 4.3 16 47 38 4.5 30 39.4 61.4 8 4.85 5.3 M5 6 8.9 6.95 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4x16 11.38 16.97 0.12 0.10 0.10 0.17 1.45
SMH 20AL 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 6 12 M6 8 10 9.5 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 17.75 27.76 0.27 0.20 0.20 0.4 2.21
SMH 20AL 65.2 92.2 17.6 21.18 35.9 0.35 0.35 0.35 0.52
SMH25A 36 5.5 23.5 70 57 6.5 45 58 84 10.7 6 12 M8 8 14 10 6 5 23 22 11 9 7 60 20 M6x20 26.48 36.49 0.42 0.33 0.33 0.59 3.21
SMH 25AL 78.6 104.6 21 32.75 49.44 0.56 0.57 0.57 0.80
SMH 30AL 42 6 31 90 72 9 52 70 97.4 14.75 6 12 M10 8.5 16 10 6.5 10.8 28 26 14 12 9 80 20 M8×25 38.74 52.19 0.66 0.53 0.53 0.88 4.47
SMH 30AL 93 120.4 25.75 47.27 69.16 0.88 0.92 0.92 1.16
SMH 35A 48 7.5 33 100 82 9 62 80 112.4 14.6 7 12 M10 10.1 18 13 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 69.16 1.16 0.81 0.81 1.56 6.30
SMH 35AL 105.8 138.2 27.5 60.21 91.63 1.54 1.40 1.40 2.06
SMH 45A 60 9.5 37.5 120 100 10 80 97 139.4 13 10 12.9 M12 15.1 22 15 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 102.71 1.98 1.55 1.55 2.79 10.41
SMH 45AL 128.8 171.2 28.9 94.54 136.46 2.63 2.68 2.68 3.61
SMH 55A 70 13 43.5 140 116 12 95 117.7 166.7 17.35 11 12.9 M14 17.5 26.5 17 12 19 53 44 23 20 16 120 30 M14x45 114.44 148.33 3.69 2.64 2.64 4.52 15.08
SMH 55AL 155.8 204.8 36.4 139.35 196.2 4.88 4.57 4.57 5.96
SMH 65A 90 15 53.5 170 142 14 110 144.2 200.2 23.1 14 12.9 M16 25 37.5 23 15 15 63 53 26 22 18 150 35 M16x50 163.63 215.33 6.65 4.27 4.27 9.17 21.18
SMH 65AL 203.6 259.6 52.8 208.36 303.13 9.38 7.38 7.38 12.89

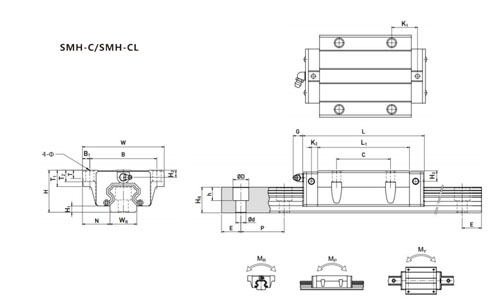

型號 組件尺寸
(mm) 		滑塊尺寸 滑軌尺寸 滑軌的
固定螺
栓尺寸 		基本
動額
定負荷 		基本
靜額
定負荷 		容許靜力矩 重量
MR MP MY 滑塊 滑軌
H H1 N W B B1 C L1 l K1 K2 G Φ T T1 T2 H2 H3 Wp HR D H D P E (mm) C(kN) Co(kN) kN-m kN-m kN-m kg kq/m
SMH 15C 24 4.3 16 47 38 4.5 30 39.4 61.4 8 4.85 5.3 Φ4.5 6 8.9 6.95 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4x16 11.38 16.97 0.12 0.1 0.1 0 17 1.45
SMH 20CL 30 4 6 21.5 63 53 5 40 50.5 77.5 10.25 6 12 Φ6 8 10 9.5 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 17.75 27.76 0.27 0.2 0.2 0.4 2.21
SMH 20C 65.2 92.2 17.6 21.18 35.9 0.35 0.35 0.35 0 52
SMH25C 36 5.5 23.5 70 57 6.5 45 58 84 10.7 6 12 Φ7 8 14 10 6 5 23 22 11 9 7 60 20 M6x20 26.48 36.49 0.42 0.33 0.33 0.59 3.21
SMH 25CL 78.6 104.6 21 32.75 49.44 0.56 0 57 0.57 0.8
SMH 30C 42 6 31 90 72 9 52 70 97.4 14.25 6 12 Φ9 8.5 16 10 6.5 10.8 28 26 14 12 9 80 20 M8×25 38.74 52.19 0.66 0.53 0.53 1.09 4.47
SMH 30CL 93 120.4 25.75 47.27 69.16 0.88 0.92 0.92 1.44
SMH 35C 48 7.5 3.3 100 82 9 62 80 112.4 14.6 7 12 Φ9 10.1 18 13 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 69.16 1.16 0.81 0.81 1.56 6.3
SMH 35CL 105.8 138.2 27.5 60.21 91.63 1.54 1.4 1.4 2.06
SMH 45C 60 9.5 37.5 120 100 10 80 97 139.4 13 10 12.9 Φ11 15.1 22 15 8.5 20.5 45 38 20 17 14 105 22.5 M12×35 77.57 102.71 1.98 1.55 1.55 2.79 10.41
SMH 45CL 128.8 171.2 28.9 94.54 136.46 2.63 2.68 2.68 3.69
SMH 55C 70 13 43.5 140 116 12 95 117.7 166.7 17.35 11 12.9 Φ14 17.5 26.5 17 12 19 53 44 23 20 16 120 30 M14x45 114.44 148.33 3.69 2.64 2.64 4.52 15.08
SMH 55CL 155.8 204.8 36.4 139.35 196.2 4.88 4.57 4.57 5.96
SMH 65C 90 15 53.5 170 142 14 110 144.2 200.2 23.1 14 12.9 Φ16 25 37.5 23 15 15 63 53 26 22 18 150 35 M16×50 163.63 215.33 6.65 4.27 4.27 9.17 21.18
SMH 65CL 203.6 259.6 52.8 208.36 303.13 9.38 7.38 7.38 12.89

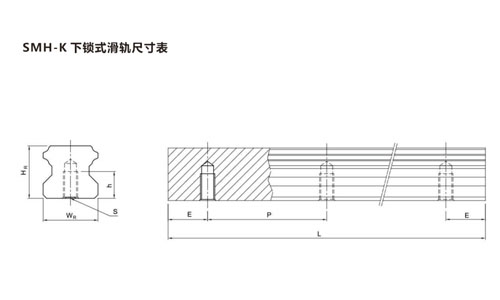

型號 滑軌尺寸 重量
WR HR S h P E (kg/m)
SMH15K 15 15 M5×0.8P 8 60 20 1.48
SMH20K 20 17.5 M6×1P 10 60 20 2.29
SMH25K 23 22 M6x1P 12 60 20 3.35
SMH30K 28 26 M8×1.25P 15 80 20 4.67
SMH35K 34 29 M8×1.25P 17 80 20 6.51
SMH45K 45 38 M12×1.75P 24 105 22.5 10.87
SMH55K 53 44 M14×2P 24 120 30 15.67
SMH65K 63 53 M20×2.5P 30 150 35 21.73
