SMR滾柱系列

所屬分類：SMR滾柱系列
瀏覽次數：535次
發布日期：2023/5/16 8:30:48
產品應用：

特點
規格
參數

SMR系列直線導軌特點
SMR系列直線導軌以滾柱型滾動體取代了鋼珠,為實現超高剛性與超重負荷能力而設計；透過滾動體與導軌與滑塊的線接觸方式，讓滾動體在承受高負荷時僅僅形成微量的彈性變形，更藉由45度的接觸角度的設計，讓整體直線導軌達到四方向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現，可大幅提升加工精度，達到高精度的訴求；由於超重負荷的特性，進而延長直線導軌的使用壽命。非常適合高速自動化產業機械及高剛性需求的設備使用。
(1)化設計
SMR系列直線導軌的回流模組已取得多國專利，確保滾柱型滾動體可順暢地進行無限循環滾動。並利用有限元素法進行結構應力分析，求出滑塊與導軌結構的化設計。

(2)四方向皆具有超高剛性
SMR系列直線導軌以滾柱型滾動體取代了滾珠，籍由滾柱與導軌與滑塊的線接觸方式，滾柱在承受高負載時僅僅形成微量的彈性變形，不僅可大幅提升直線導軌的剛性值，更能維持高精度的加工。

(3)四方向皆具有超重負載能力
SMR系列直線導軌采用DB(45°-45)組合，能承受上下和左右方向的負荷，讓直線導軌具有超高負載能力。在相同工作負荷的要求下，SMR線軌相較於滾珠型線軌可有較小的體積，即可均勻承受高負載。

(4)延長壽命
SMR系列直線導軌是以ISO規範(ISO14728-1)為基準來製定基本動額定負荷，該基本動額定負荷系以額定壽命100公裏計算之。直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，滾柱型直線導軌的壽命計算可依選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。

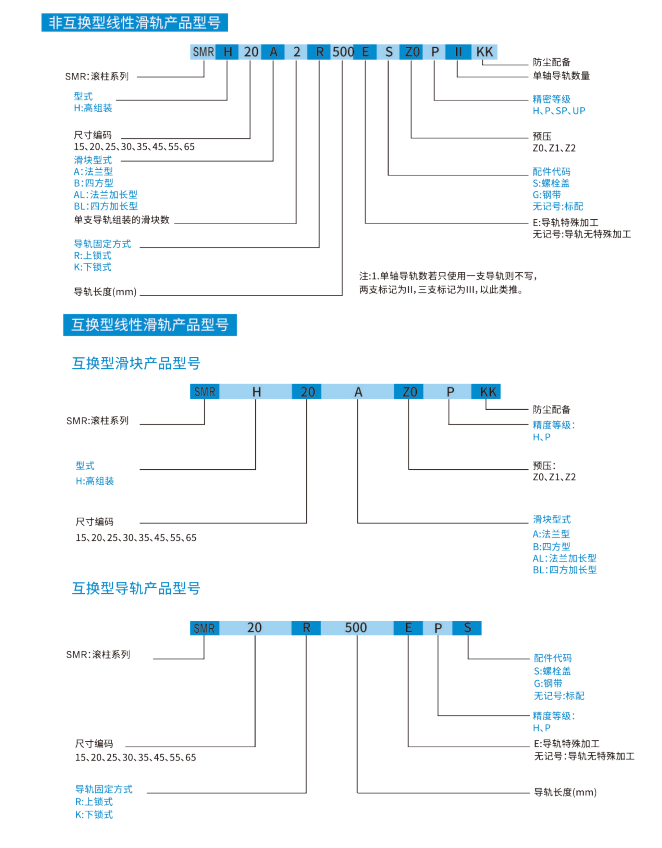

型號	組件尺寸 (mm)			滑塊尺寸															導軌尺寸							導軌的固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩			重量
																													MR kN-m	MP kN-m	MY kN-m	滑塊 kg	導軌 kg/m
	H	H	N	W	B	B1	C	C1	L1	L	K1	K2	G	M	T	T1	H2	H3	WR	HR	D	h	d	P	E	(mm)	C(kN)	C0(KN)

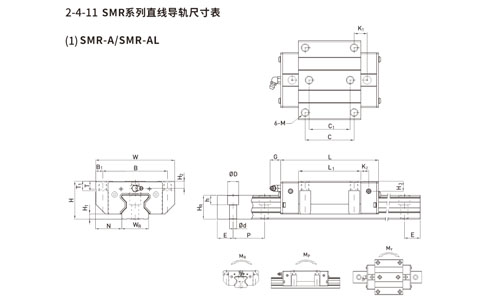

SMR15A	24	4	16	47	38	4.5	30	26	45	68	11.4	4.7	5.3	M5	6	6.95	3.6	6.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.173	0.22	1.8
SMR20A	30	5	21.5	63	53	5	40	35	57.5	86	13.8	6	5.3	M6	8	10	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.47	2.76
SMR20AL									77.5	106	23.8																26.9	63	0.872	0.837	0.837	0.63
SMR25A	36	5.5	23.5	70	57	6.5	45	40	64.5	97.9	15.75	7.25	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.72	3.08
SMR25AL									81	114.4	24																33.9	73.4	0.975	0.991	0.991	0.91
SMR30A	42	6	31	90	72	9	52	44	71	109.8	17.5	8	12	M10	9.5	10	6.5	7.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	1.16	4.41
SMR30AL									93	131.8	28.5																48.1	105	1.846	1.712	1.712	1.52
SMR35A	48	6.5	33	100	82	9	62	52	79	124	16.5	10	12	M10	12	13	9	12.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.75	6.06
SMR35AL									106.5	151.5	30.25																73.1	142	2.93	2.6	2.6	2.40
SMR45A	60	8	37.5	120	100	10	80	60	106	153.2	21	10	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	3.43	9.97
SMR45AL									139.8	187	37.9																116	230.9	6.33	5.47	5.47	4.57
SMR55A	70	10	43.5	140	116	12	95	70	125.5	183.7	27.75	12.5	12.9	M14	16	17	12	17.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	5.43	13.98
SMR55AL									173.8	232	51.9																167.8	348	11.15	10.25	10.25	7.61
SMR65A	90	12	53.5	170	142	14	110	82	160	232	40.8	15.8	12.9	M16	22	23	15	15	63	53	26	22	18	75	35	M16x50	213	411.6	16.20	11.59	11.59	11.63	20.22
SMR65AL									223	295	72.3																275.3	572.7	22.55	22.17	22.17	16.58

型號	組件尺寸 (mm)			滑塊尺寸													導軌尺寸							導軌的固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩			重量
																											MR kN-m	MP kN-m	MY kN-m	滑塊 kg	導軌 kg/m
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	Mxl	T	H2	H3	WR	HR	D	h	d	P	E	(mm)	C(kN)	C0(kN)

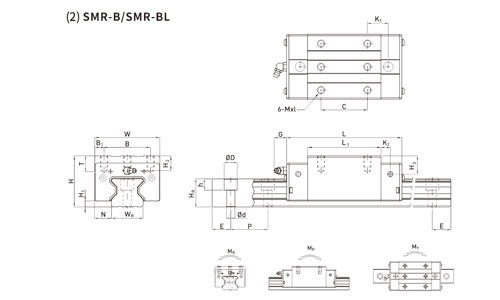

SMR15B	28	4	9.5	34	26	4	26	45	68	13.4	4.7	5.3	M4x8	6	7.6	10.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.173	0.20	1.8
SMR20B	34	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5x8	8	8.3	8.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.40	2.76
SMR20BL							50	77.5	106	18.8															26.9	63	0.872	0.837	0.837	0.53
SMR25B	40	5.5	12.5	48	35	6.5	35	64.5	97.9	20.75	7.25	12	M6x8	9.5	10.2	10	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.61	3.08
SMR25BL							50	81	114.4	21.5															33.9	73.4	0.975	0.991	0.991	0.75
SMR30B	45	6	16	60	40	10	40	71	109.8	23.5	8	12	M8x10	9.5	9.5	10.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	0.90	4.41
SMR30BL							60	93	131.8	24.5															48.1	105	1.846	1.712	1.712	1.16
SMR35B	55	6.5	18	70	50	10	50	79	124	22.5	10	12	M8x12	12	16	19.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.57	6.06
SMR35BL							72	106.5	151.5	25.25															73.1	142	2.93	2.6	2.6	2.06
SMR45B	70	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x17	16	20	24	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	3.18	9.97
SMR45BL							80	139.8	187	37.9															116	230.9	6.33	5.47	5.47	4.13
SMR55B	80	10	23.5	100	75	12.5	75	125.5	183.7	37.75	12.5	12.9	M12x18	17.5	22	27.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	4.89	13.98
SMR55BL							95	173.8	232	51.9															167.8	348	11.15	10.25	10.25	6.68
SMR65B	90	12	31.5	126	76	25	70	160	232	60.8	15.8	12.9	M16x20	25	15	15	63	53	26	22	18	75	35	M16x50	213	411.6	16.20	11.59	11.59	8.89	20.22
SMR65BL							120	223	295	67.3															275.3	572.7	22.55	22.17	22.17	12.13

型號	組件尺寸 (mm)			滑塊尺寸(mm													導軌尺寸							導軌的固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩			重量

																											MR kN-m	MP kN-m	MY kN-m	滑塊 kg	導軌 kg/m
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E	(mm)	C(kN)	C0(kN)

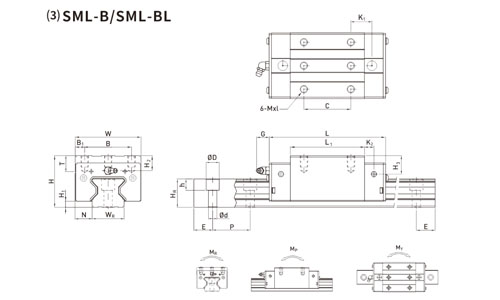

SML15B	24	4	9.5	34	26	4	26	45	68	13.4	4.7	5.3	M5x5.5	6	3.6	6.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.173	0.15	1.8
SML20B	30	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5x6	8	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.32	2.76
SML20BL							50	77.5	106	18.8															26.9	63	0.872	0.837	0.837	0.42
SML25B	36	5.5	12.5	48	35	6.5	35	64.5	97.9	20.75	7.25	12	M6x8	9.5	6.2	6	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.51	3.08
SML25BL							50	81	114.4	21.5															33.9	73.4	0.975	0.991	0.991	0.63
SML30B	42	6	16	60	40	10	40	71	109.8	23.5	8	12	M8x10	9.5	6.5	7.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	0.80	4.41
SML30BL							60	93	131.8	24.5															48.1	105	1.846	1.712	1.712	1.03
SML35B	48	6.5	18	70	50	10	50	79	124	22.5	10	12	M8x12	12	9	12.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.27	6.06
SML35BL							72	106.5	151.9	25.25															73.1	142	2.93	2.6	2.6	1.65
SML45B	60	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x17	16	10	14	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	2.47	9.97
SML45BL							80	139.8	187	37.9															116	230.9	6.33	5.47	5.47	3.20
SML55B	70	10	23.5	100	75	12.5	75	125.5	183.7	37.75	12.5	12.C	M12x18	17.5	12	17.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	3.91	13.98
SML55BL							95	173.8	232	51.9															167.8	348	11.15	10.25	10.25	5.32

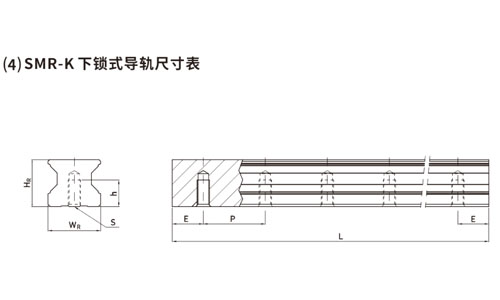

型號	導軌尺寸						重量 (kg/m)
型號	WR	HR	S	h	P	E	重量 (kg/m)
SMR15K	15	16.5	M5x0.8P	8	30	20	1.86
SMR20K	20	21	M6x1P	10	30	20	2.76
SMR25K	23	23.6	M6x1P	12	30	20	3.36
SMR30K	28	28	M8x1.25P	15	40	20	4.82
SMR35K	34	30.2	M8x1.25P	17	40	20	6.48
SMR45K	45	38	M12x1.75P	24	52.5	22.5	10.83
SMR55K	53	44	M14x2P	24	60	30	15.15
SMR65K	63	53	M20x2.5P	30	75	35	21.24
