SG 抗扭矩滾珠直線導軌

  • 所屬分類：SG系列
  • 瀏覽次數：495次
  • 發布日期：2023/6/6 16:44:27
  • 產品應用：木工機械、工具機、研磨機、搬運設備、自動化設備、高抗扭矩
  • 特點
  • 規格
  • 參數
產品規格說明

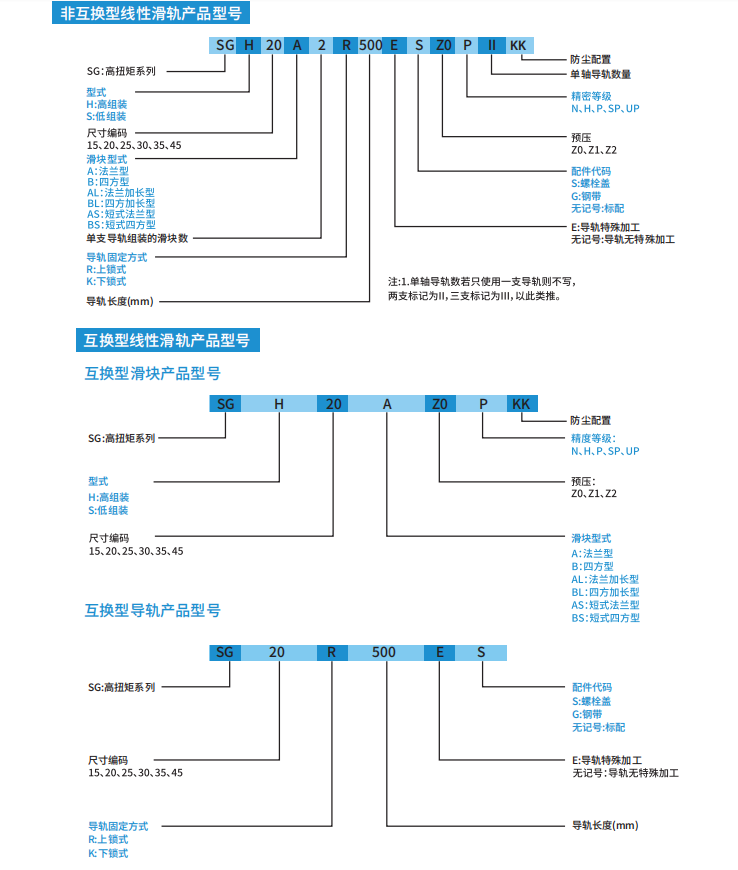

SG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於HIWIN在製造上有良好的尺寸控製及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項很好的選擇。線性滑軌的產品規格主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求、便於訂貨時雙方對產品的確認。

高扭矩型滾珠線性滑軌特點
1、SG滑塊圓弧溝槽SG(45X45)組合較之於傳統LD溝槽有更長的抗扭矩力臂(A1>A)在所有負載方向都有極高的剛性，提升了額定載荷及額定轉矩。

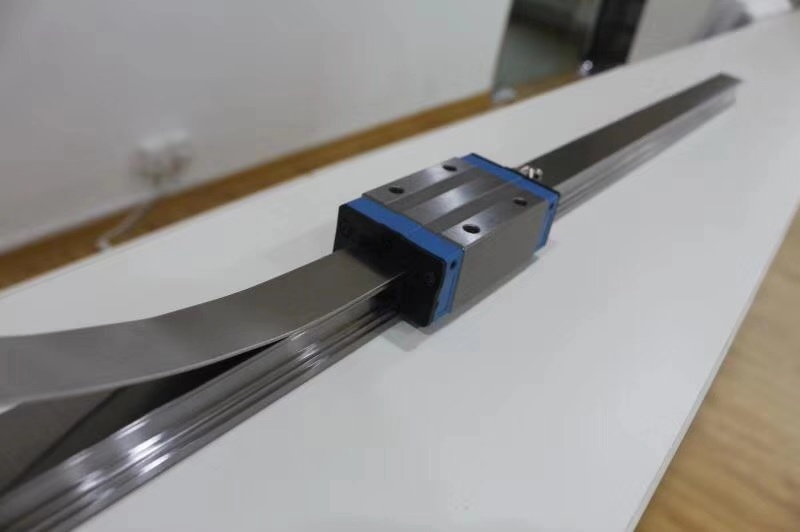

2、SUS304快速扣裝式防塵鋼帶直接提升導軌的美觀性及順暢度，安裝方便扣上即可，滿足高防塵場合的需求。
3、全封閉式防塵結構直接提升滑塊防塵能力。
4、全新集成儲油空間及油路設計，具有極低潤滑油耗使滑塊性能更加出眾。
5、一體化靜音回流結構設計，極低的噪音結構優化，大幅度提升滑塊的順暢度。

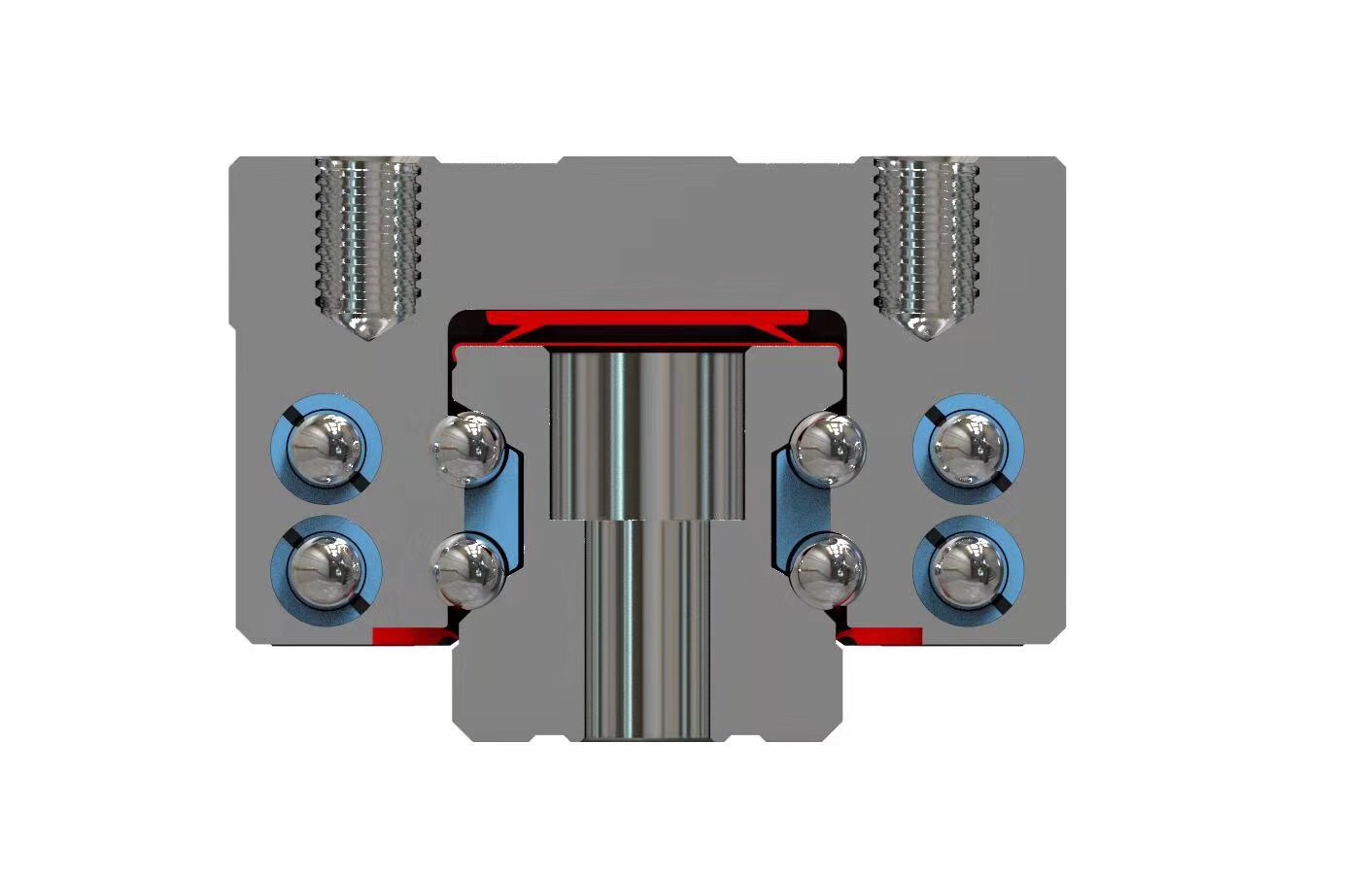

O型結構設計
-高抗扭矩

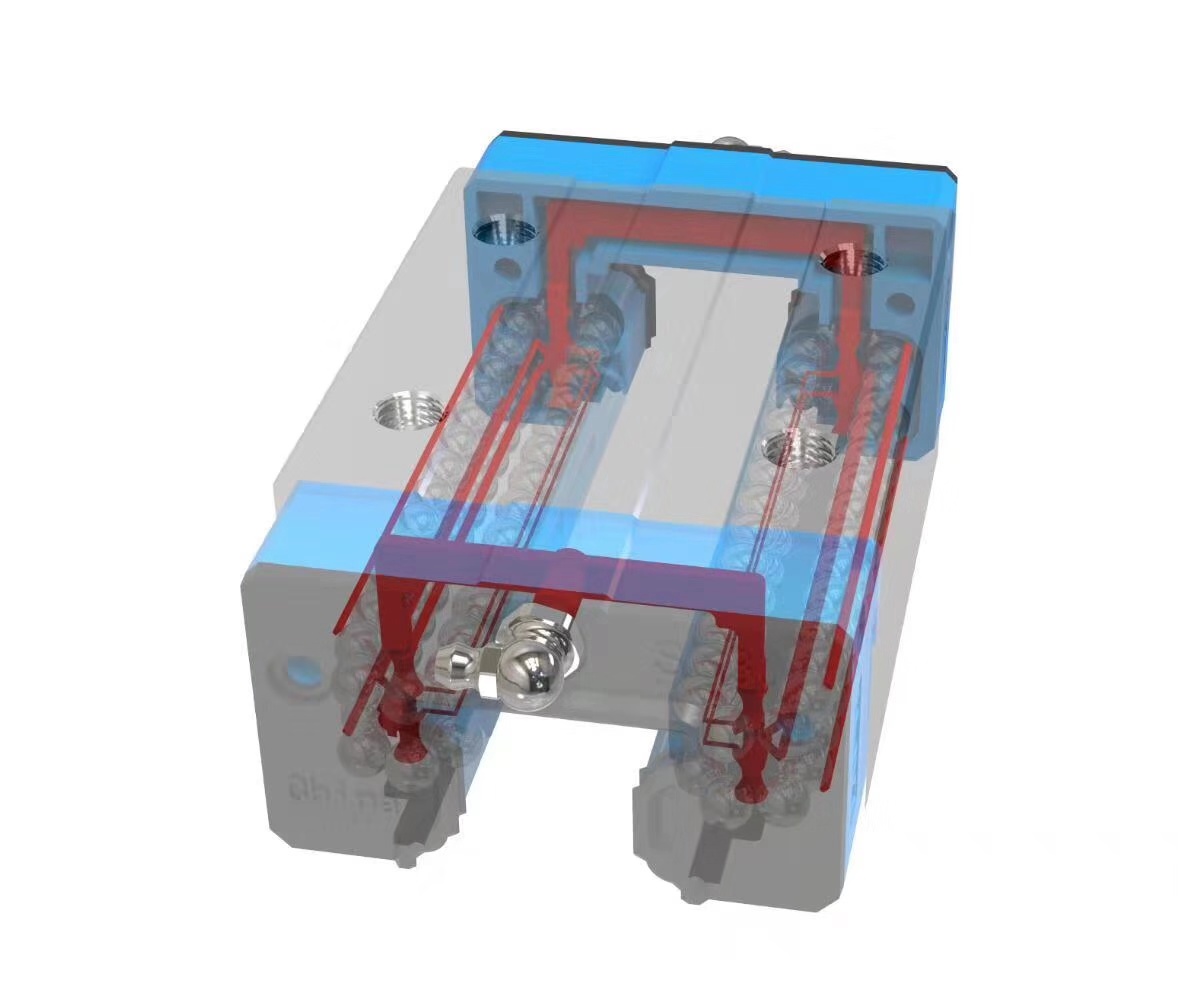

全新油路設計
-滑塊可充分潤滑
滑軌搭配防塵覆蓋帶
-不銹鋼材質
-快速安裝
-避免刮油片密封部被螺栓孔破壞
-預防外部粉塵從螺栓孔進入滑塊內

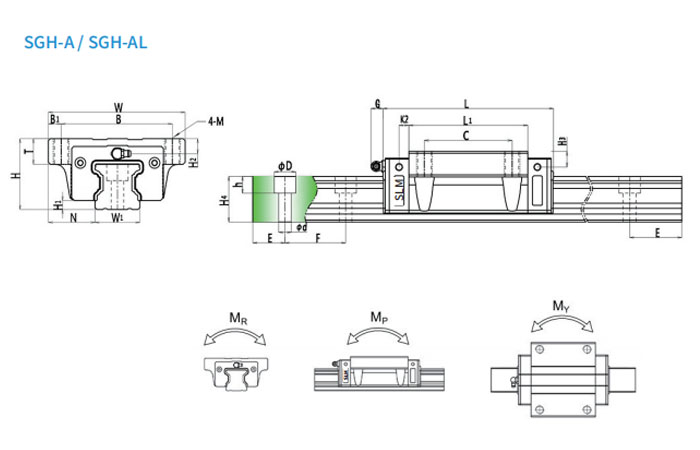

型號 組件尺寸
(mm) 		滑塊尺寸 (mm) 滑軌尺寸 基本定額定負荷 基本靜額定負荷
 		容許靜力矩 重量
MR
KN-m 		Mp
KN-m 		My
KN-m 		滑塊
kg 		導軌
kg/m
H H1 N W B C L1 L MxL H2 H3 W1 H4 D h d F E Cdyn(kN) C0(kN)
SGH15A 24 3 16 47 38 30 39.2 58.2 M5 4 3.6 15 14.9 7.5 5.3 4.5 60 20 14.23 18.35 0.19 0.14 0.14 0.2 1.45
SGH20A 30 3.7 21.5 63 53 40 52.5 80 M6 5 5.8 20 20 9.5 8.5 6 60 20 23.96 30.87 0.37 0.28 0.28 0.42 2.8
SGH20AL 65.2 93 28.86 40.26 0.48 0.48 0.48 0.526
SGH25A 36 4.5 23.5 70 57 45 61 85 M8 7.6 8 23 23 11 9 7 60 20 35.33 44.34 0.6 0.49 0.49 0.66 3.2
SGH25AL 80.3 104.7 42.58 57.86 0.74 0.73 0.73 0.92
SGH30A 42 7 31 90 72 52 69 97 M10 6 7 28 28.4 14 12 9 80 20 46.25 55.91 0.95 0.7 0.7 1.1 4.9
SGH30AL 92.3 120.3 58.89 78.88 1.35 1.23 1.23 1.43
SGH35A 48 7.6 33 100 82 62 79 109 M10 7.4 7.4 34 31.9 14 12 9 80 20 61.32 80.57 1.73 1.09 1.09 1.54 6.85
SGH35AL 105 135 78.16 113.64 2.46 2.02 2.02 2.1
SGH45A 60 9.7 37.5 120 100 80 97.8 138 M12 8 8 45 39.85 20 17 14 105 22.5 98.43 112.66 3.56 2.35 2.35 2.78 10.7
SGH45AL 132.3 173 125.58 159.6 5.05 4.45 4.45 3.9

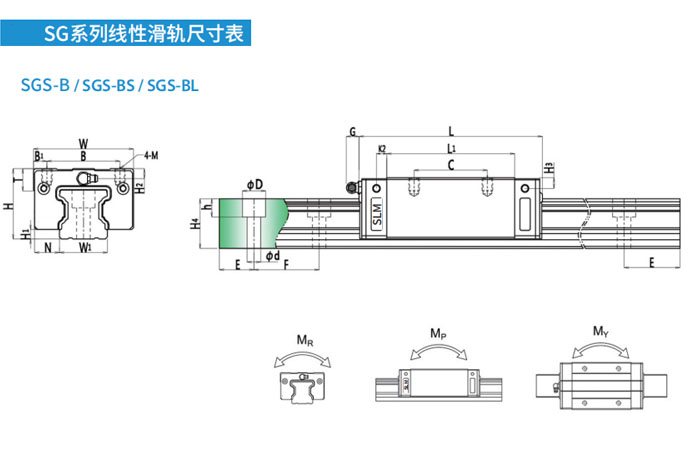

型號 組件尺寸
(mm) 		滑塊尺寸 (mm) 滑軌尺寸 基本定額定負荷 基本靜額定負荷 容許靜力矩 重量
MR
KN-m 		Mp
KN-m 		My
KN-m 		滑塊
kg 		導軌
kg/m
H H1 N W B C L1 L MxL H2 H3 W1 H4 D h d F E Cdyn(kN) C0(kN)
SGS15AS 24 3 9.5 47 26 / 18.4 40.2 M4x5 4 3.6 15 14.9 7.5 5.3 4.5 60 20 13.56 17.65 0.19 0.14 0.14 0.15 1.45
SGS20A 28 3.7 19.5 59 49 32 52.5 80 M6 4 3.8 20 20 9.5 8.5 6 60 20 23.96 30.87 0.37 0.28 0.28 0.4 2.8
SGS20AS 28 3.7 19.5 59 49 / 24.7 52.2 M6 4 3.8 20 20 9.5 8.5 6 60 20 23.96 30.87 0.37 0.28 0.28 0.3 2.8
SGS25A 33 4.5 25 73 60 35 61 85 M8 4.6 5 23 23 11 9 7 60 20 35.33 44.34 0.6 0.49 0.49 0.6 3.2
SGS30A 42 7 31 90 72 40 69 97 M10 6 7 28 28.4 14 12 9 80 20 46.25 55.91 0.95 0.7 0.7 1.0 4.9
SGS35A 48 7.6 33 100 82 50 79 109 M10 7.4 7.4 34 31.9 14 12 9 80 20 61.32 80.57 1.73 1.09 1.09 1.2 6.85



型號

組件尺寸
(mm) 		滑塊尺寸 (mm） 滑軌尺寸 基本
定額
定負荷 		基本
靜額
定負荷 		容許靜力矩 重量
MR
KN-m 		Mp
KN-m 		My
KN-m 		滑塊
kg 		導軌
kg/m
H H1 N W B C L1 L MxL H2 H3 W1 H4 D h d F E Cdyn(kN) C0(kN)
SGH15B 28 3 9.5 34 26 26 39.2 58.2 M4x5 8 7.6 15 14.9 7.5 5.3 4.5 60 20 14.21 18.53 0.19 0.14 0.14 0.21 1.45
SGH20B 30 3.7 12 44 32 36 52.5 80 M5x6 5 5.8 20 20 9.5 8.5 6 60 20 24.23 31.28 0.37 0.28 0.28 0.33 2.8
SGH20BL 50 65.2 93 27.66 39.42 0.48 0.48 0.48 0.405
SGH25B 40 4.5 12.5 48 35 35 61 85 M6x8 11.6 12 23 23 11 9 7 60 20 35.24 44.31 0.60 0.49 0.49 0.58 3.2
SGH25BL 50 80.3 104.7 42.58 57.86 0.74 0.73 0.73 1.12
SGH30B 45 7 16 60 40 40 69 97 M8x10 9 10 28 28.4 14 12 9 80 20 46.53 56.24 0.95 0.7 0.7 0.85
 4.9
SGH30BL 60 92.3 120.3 58.89 78.88 1.35 1.23 1.23 1.17
SGH35B 55 7.6 18 70 50 50 79 109 M8x12 14.4 14.4 34 31.9 14 12 9 80 20 61.22 80.30 1.73 1.09 1.09 1.46 6.85
SGH35BL 72 105 135 78.16 113.64 2.46 2.02 2.02 1.91
SGH45B 70 9.7 20.5 86 60 60 97.8 138 M10x17 18 18 45 39.85 20 17 14 105 22.5 98.43 112.66 3.56 2.35 2.35 2.83 10.7
SGH45BL 80 132.3 173 125.58 159.6 5.05 4.45 4.45 3.7



型號

組件尺寸
(mm) 		滑塊尺寸 (mm） 滑軌尺寸 基本定額定負荷 基本靜額定負荷 容許靜力矩 重量
MR
KN-m 		Mp
KN-m 		My
KN-m 		滑塊
kg 		導軌
kg/m
H H1 N W B C L1 L MxL H2 H3 W1 H4 D h d F E Cdyn(kN) C0(kN)
SGS15B 24 3 9.5 34 26 26 39.2 58.2 M4X5 4 3.6 15 14.9 7.5 5.3 4.5 60 20 13.56 17.65 0.19 0.14 0.14 0.21 1.45
SGS15BS 24 3 9.5 34 26 / 18.4 40.2 M4X5 4 3.6 15 14.9 7.5 5.3 4.5 60 20 13.56 17.65 0.19 0.14 0.14 0.1
SGS20B 28 3.7 11 42 32 32 52.5 80 M5X6 4 3.8 20 20 9.5 8.5 6 60 20 24.23 31.28 0.37 0.28 0.28 0.295 2.8
SGS20BS 28 3.7 11 42 32 / 24.7 52.2 M5X6 4 3.8 20 20 9.5 8.5 6 60 20 24.23 31.28 0.37 0.28 0.28 0.2
SGS25B 33 4.5 12.5 48 35 35 61 85 M6X8 4.6 5 23 23 11 9 7 60 20 19.38 23.04 0.60 0.49 0.49 0.43 3.2
SGS25BS / 38.6 62.6 11.4 19.5 0.23 0.12 0.12 0.29
SGS25BL 50 80.3 104.7 42.58 57.86 0.74 0.73 0.73 0.8
SGS30B 42 7 16 60 40 40 69 97 M8X10 6 7 28 28.4 14 12 9 80 20 27.92 33.74 0.95 0.7 0.7 0.77 4.9
SGS30BL 60 92.3 120.3 58.89 78.88 1.35 1.23 1.23 1.1
SGS35B 48 7.6 18 70 50 50 79 109 M8X12 7.4 7.4 34 31.9 14 12 9 80 20 39.79 52.20 1.73 1.09 1.09 1.2 6.85
SGS35BL 72 105 135 78.16 113.64 2.46 2.03 2.02 1.7
